2024年度湖北三思科技參與纜索吊智能集中控制系統部分項目集錦

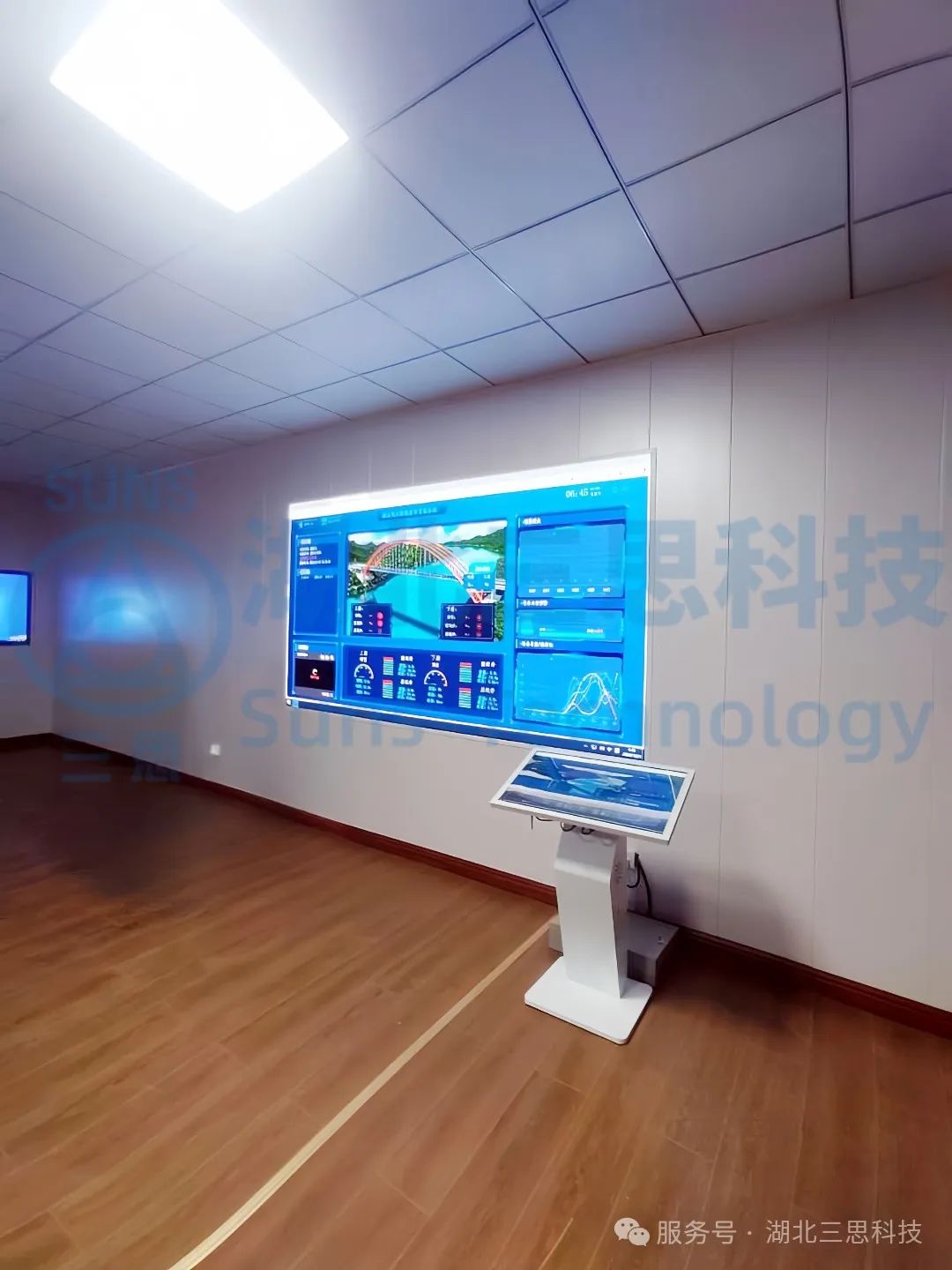

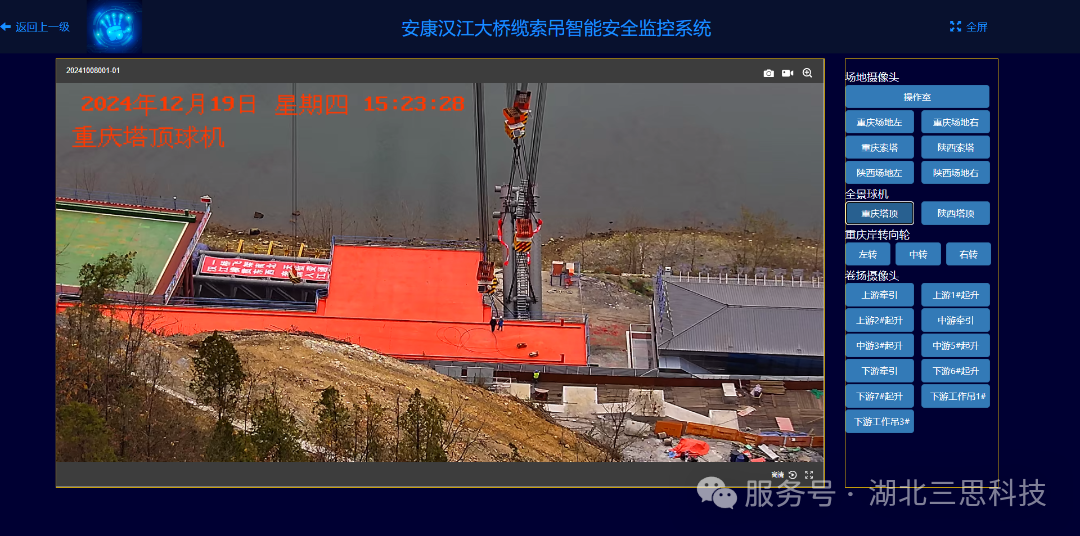

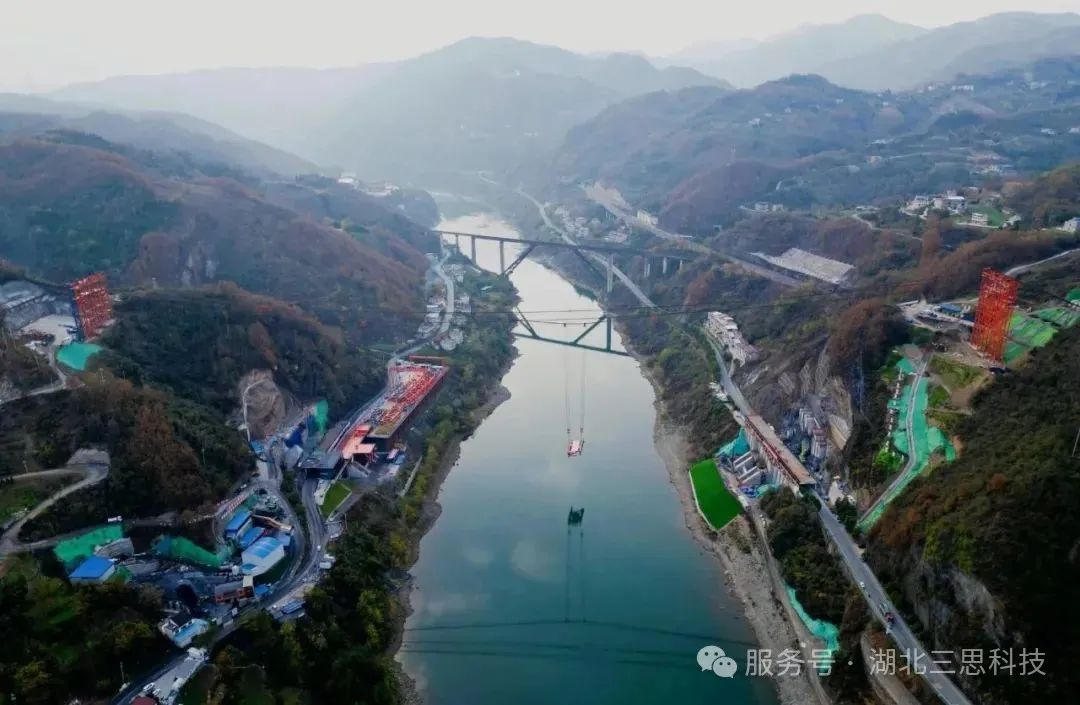

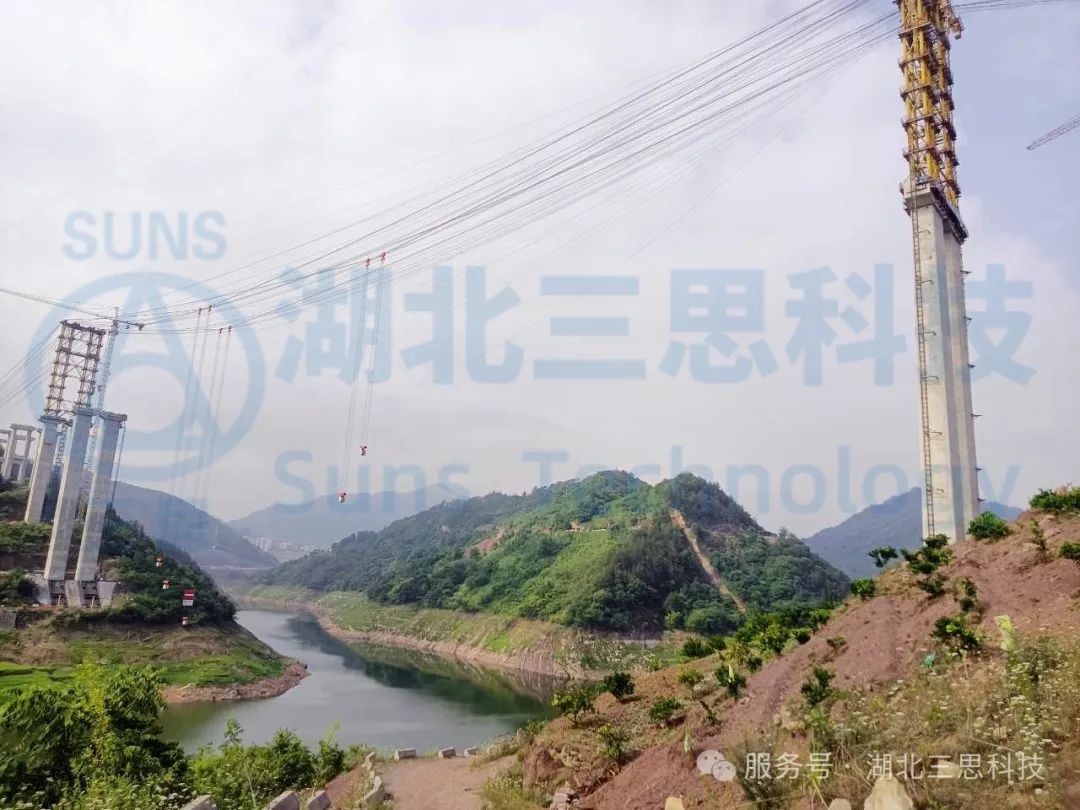

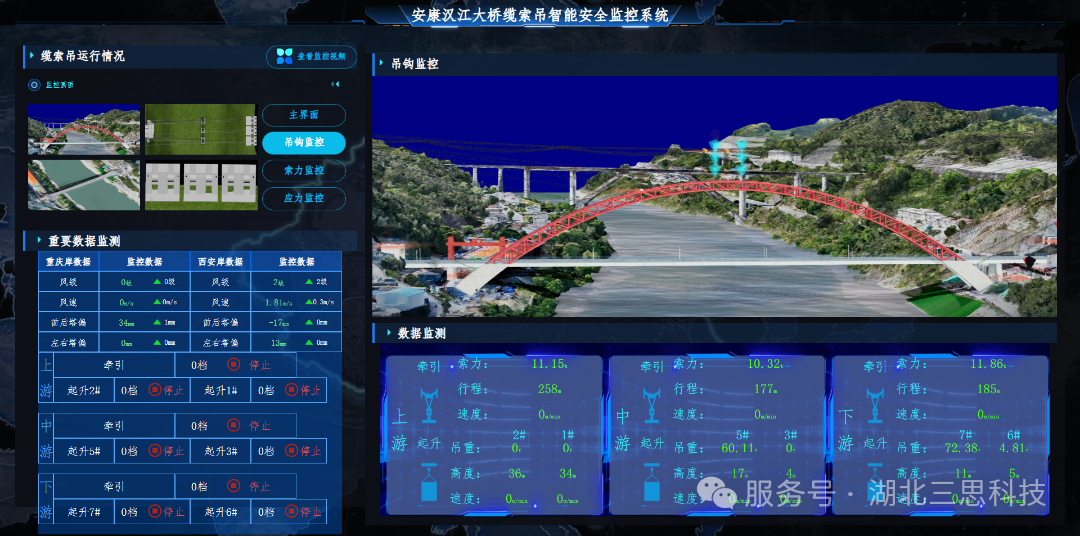

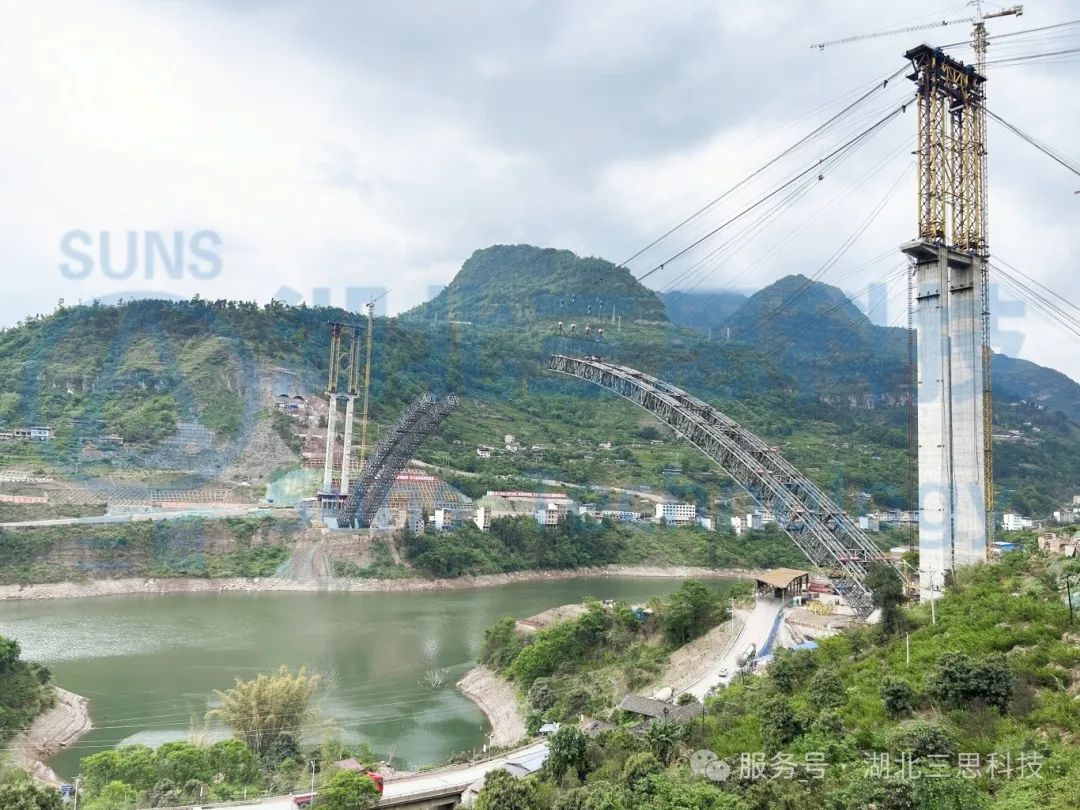

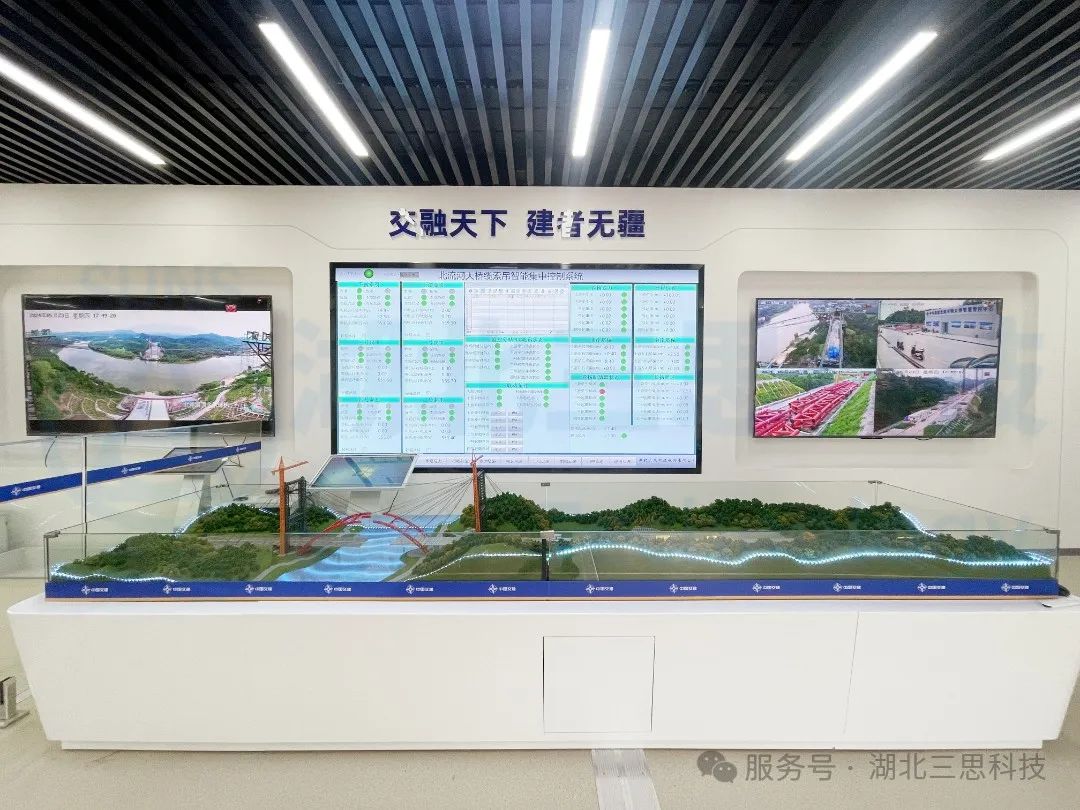

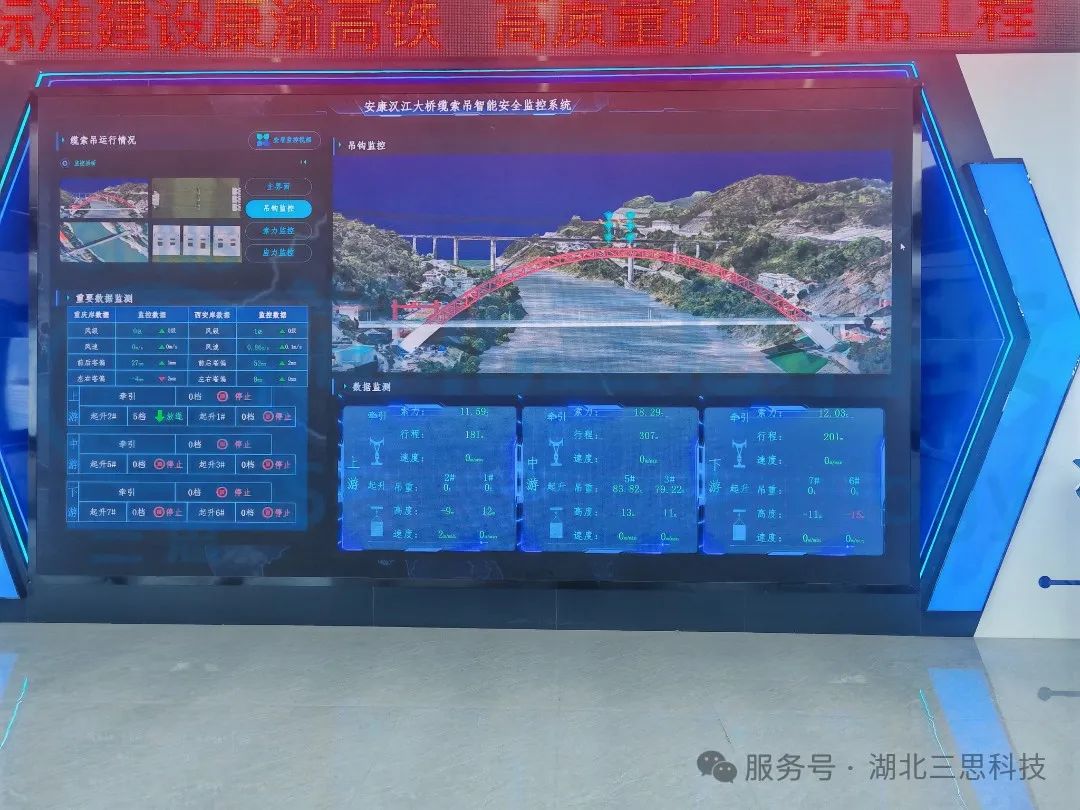

安康漢江大橋全長367.9米，采用鋼混結合梁結構，主梁設計采用了半漂浮約束體系。該橋跨越G211國道、漢江和S207省道，是全國高速鐵路單孔跨度最大的時速350公里中承式鋼管混凝土拱橋。大橋的主拱跨度達到290米，共有52根樁基礎，4根拱座斜樁，2個分離式拱座，6個墩臺，拱肋分為38個節段，在拼裝平臺預拼裝后，使用150噸的龍門吊及平板運輸車運送至橋位，通過兩岸的纜索吊吊裝施工。在施工過程中，項目部成立高速鐵路1-290米中承式鋼管混凝土提籃拱橋施工關鍵技術研究小組，加強與科研機構和高校的合作，通過理論分析、數值模擬和現場試驗等多種方式，不斷優化施工方案，組織專家進行評審論證，提高施工效率和質量。積極利用移動互聯網、三維GIS、視頻監控、物聯網、BIM、大數據、智能化等技術建設基于BIM的數字化工程管控平臺，為施工項目安全生產的集約化、扁平化和標準化管理提供信息化支撐，通過不良地質自動監測設備、纜索吊安全監控設備、150噸龍門吊安全監控設備等外鏈系統、智慧工地的構建，實現現場檢查與在線監控相結合，提升施工項目安全生產的總體管控能力。

11月廣西漓江特大橋纜索吊智能集中控制系統

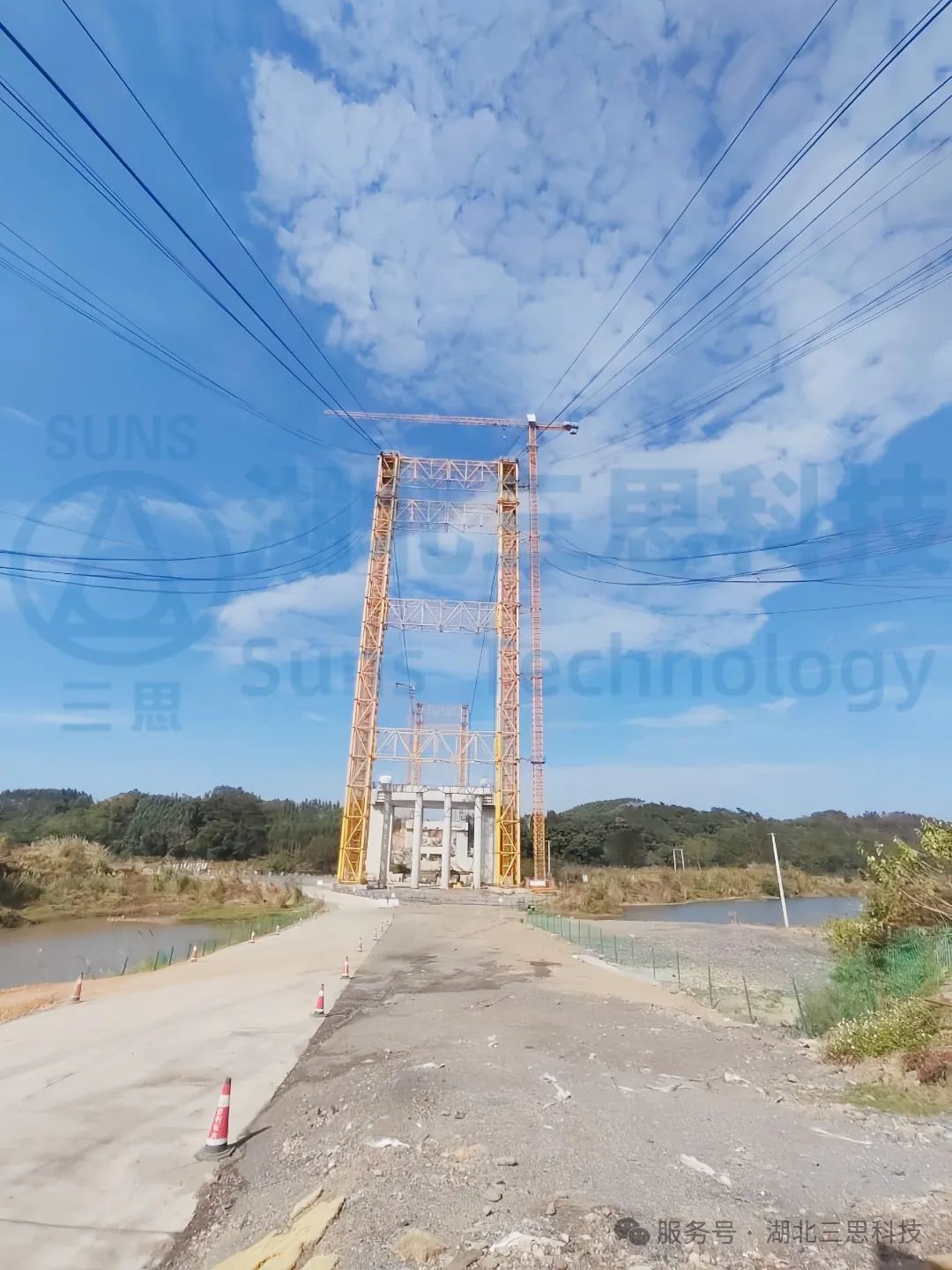

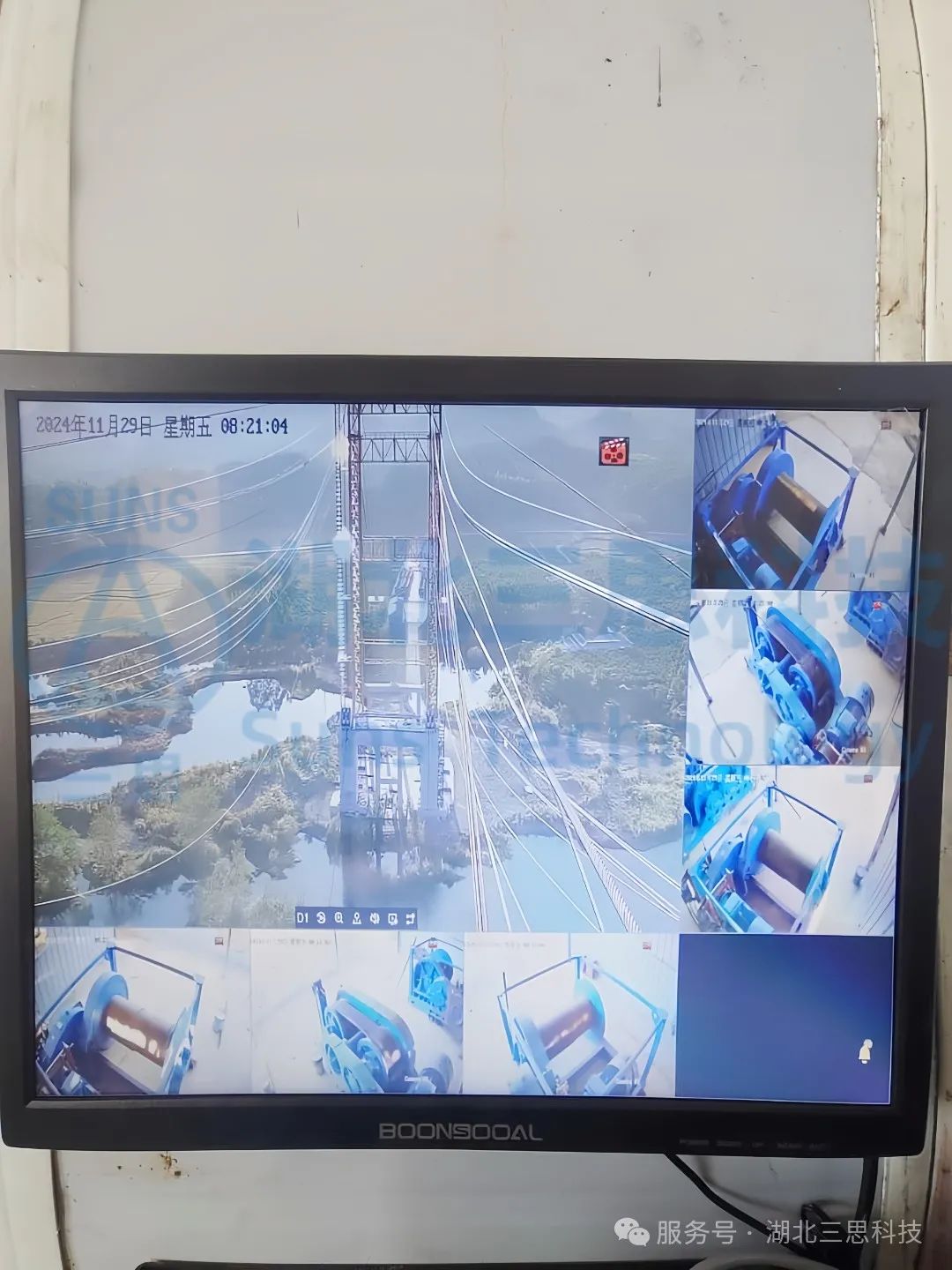

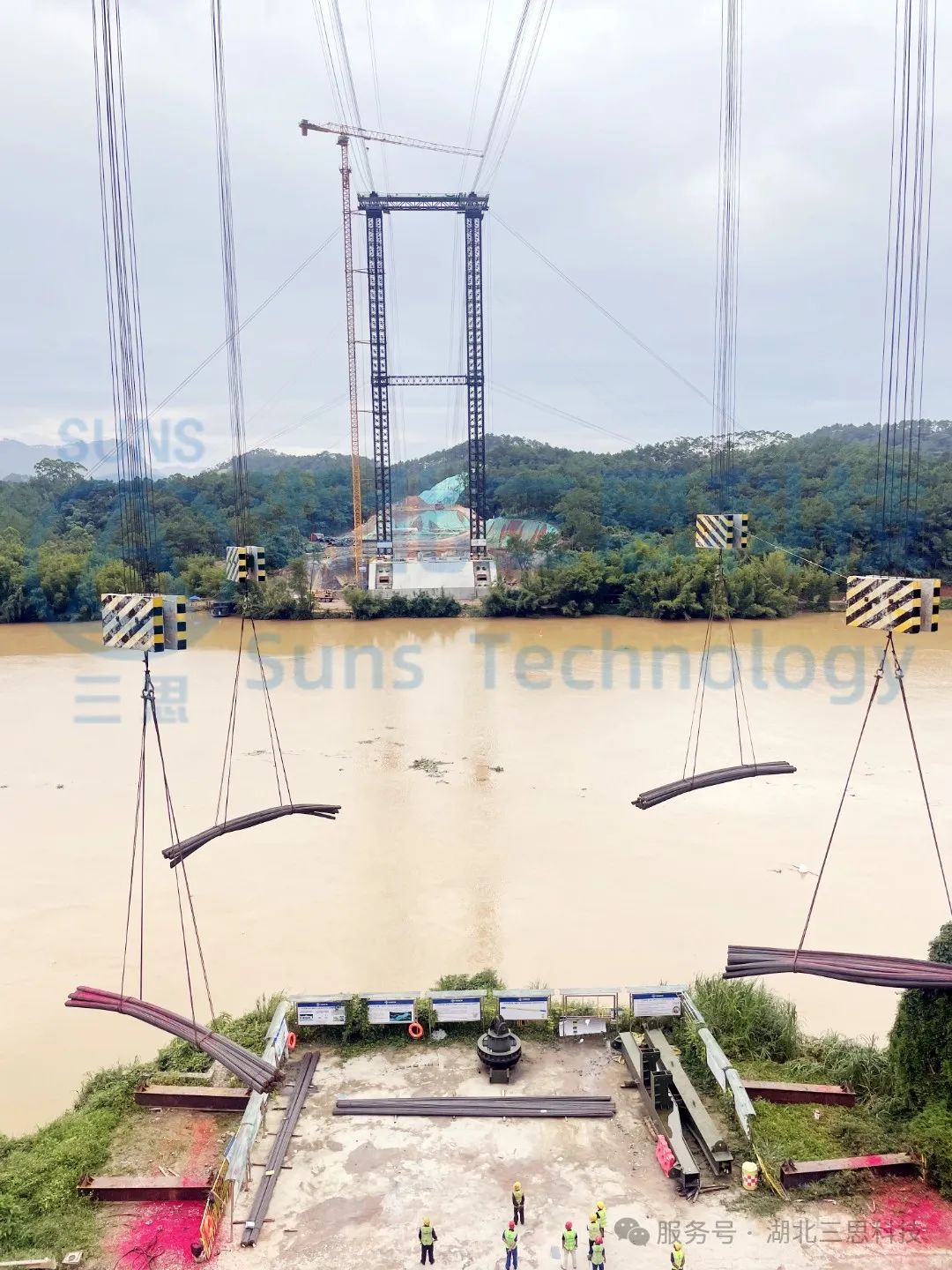

廣西漓江特大橋全長717米，其中主橋為190米下承式鋼管混凝土系桿拱橋，單條拱肋分為8個節段，全橋共16個節段，最長節段約29.64米，最重節段達67.84噸，是整個桂林外環高速項目的重要組成部分。拱肋節段采用“纜索吊裝+斜拉扣掛”施工工藝進行安裝，建造難度大、技術水平要求高。本纜索吊安全監控系統采用的是由湖北三思科技依據國標《起重機械安全監控管理系統》GB/T28264-2017相關規定自主研發的SSL-CB型纜索吊安全監控管理系統，監測纜索吊的起吊、牽引索力，運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握纜索吊的實時運行狀況，提高了操作的安全性。

9月四川上烏角特大橋纜索吊智能集中控制系統

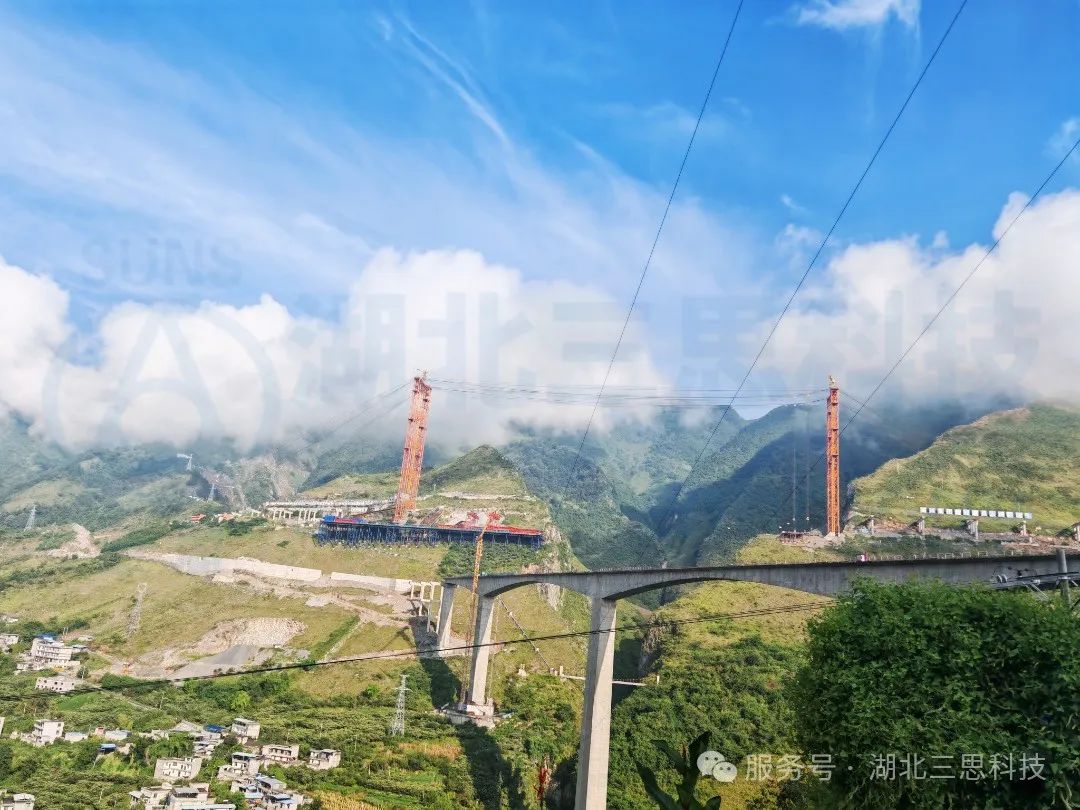

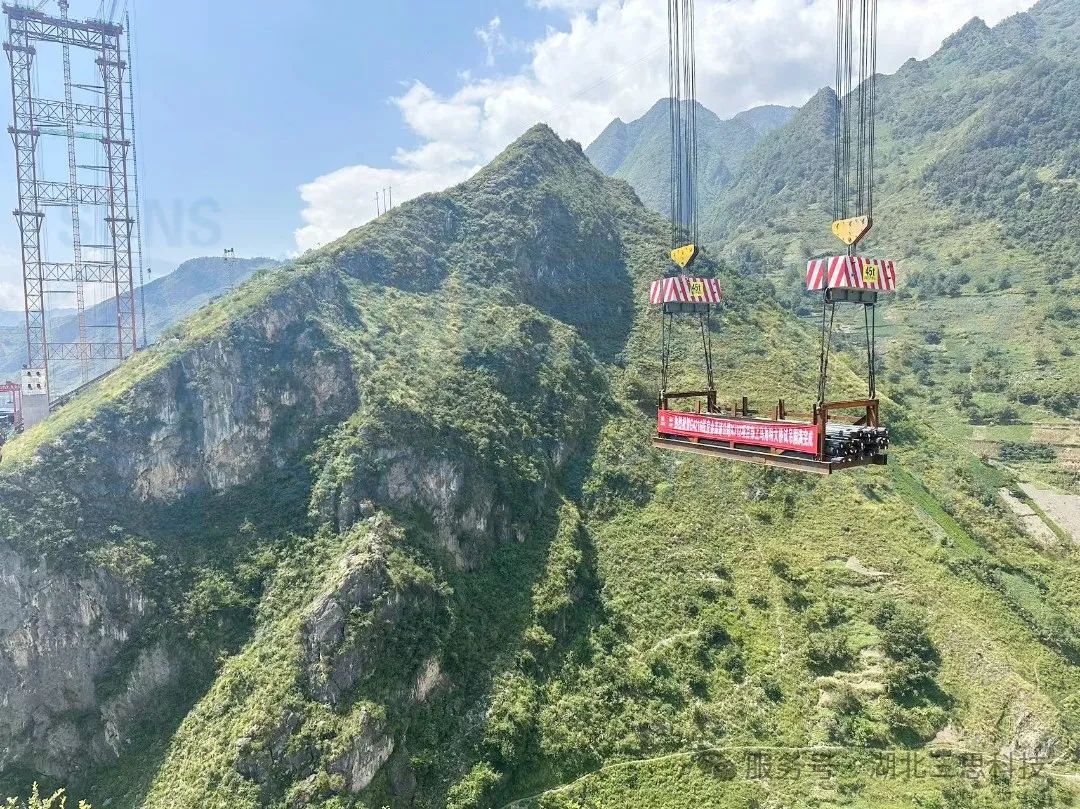

上烏角特大橋位于四川省涼山彝族自治州雷波縣境內，為鋼管混凝土中承式拱橋。上烏角特大橋主橋為332.5m的中承式鋼管混凝土拱橋，拱圈首創采用左右不對稱高低拱設計，左側拱肋凈跨徑310m，右側拱肋凈跨徑306m，分別由4根φ800mm的鋼管混凝土弦管組成，內灌C60混凝土。大橋纜索吊裝系統跨徑組合布置為203m+395.5m+297m，最高塔高155m，設計吊重為90t。本系統符合 GB/T 28264-2017 起重機械安全監控管理系統國標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。

8月重慶大溪河特大橋纜索吊智能集中控制系統

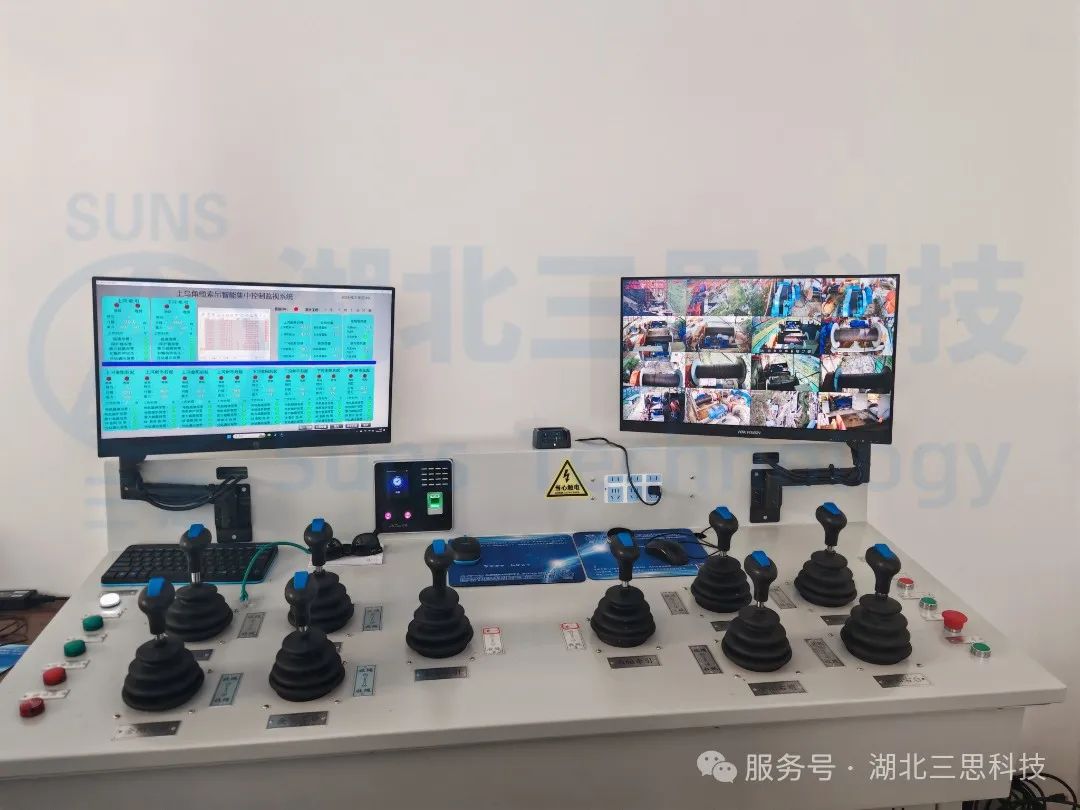

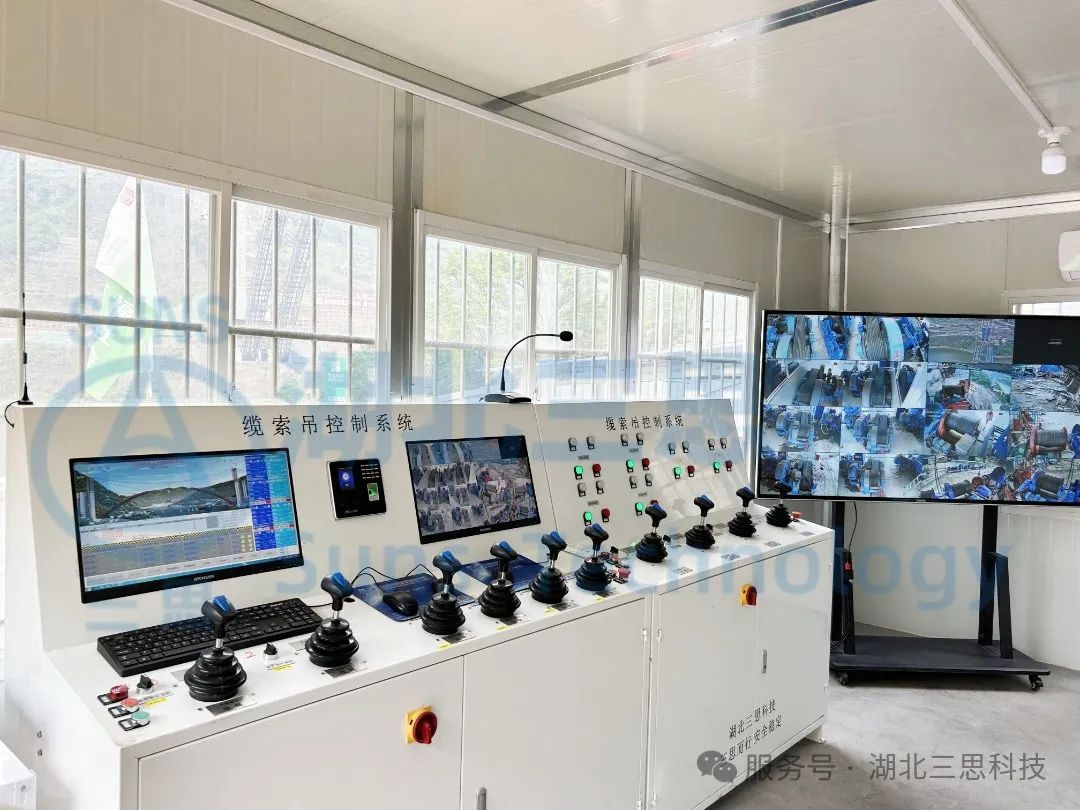

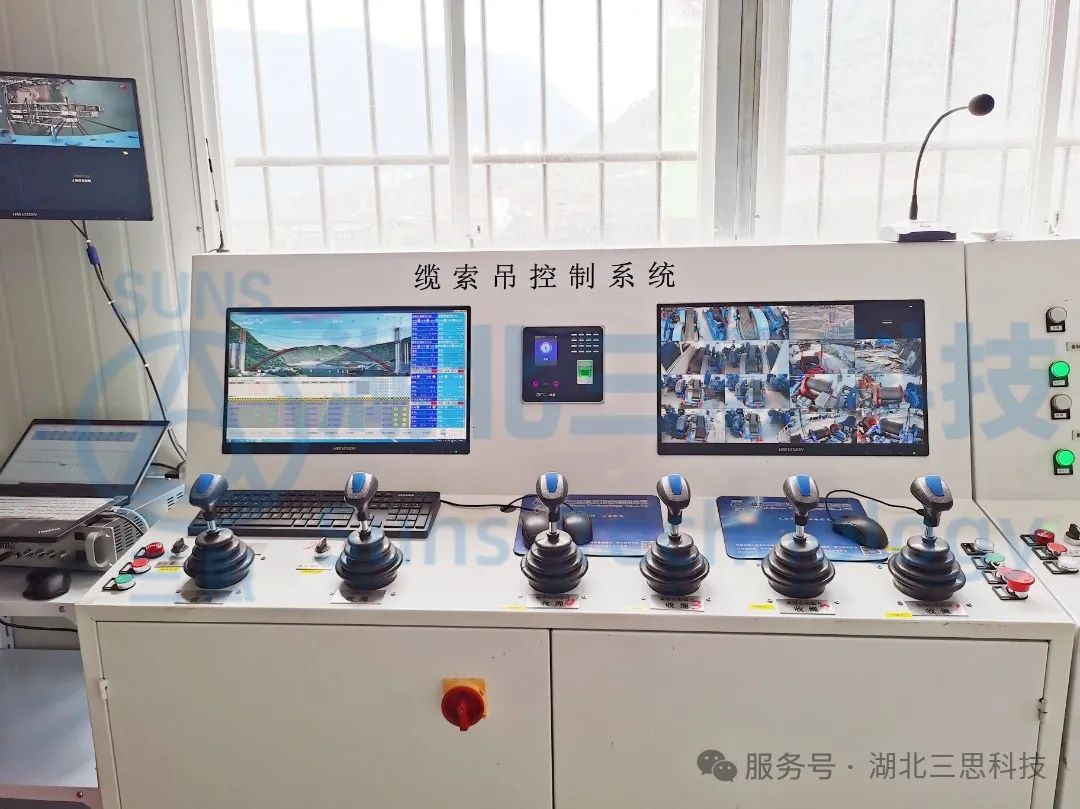

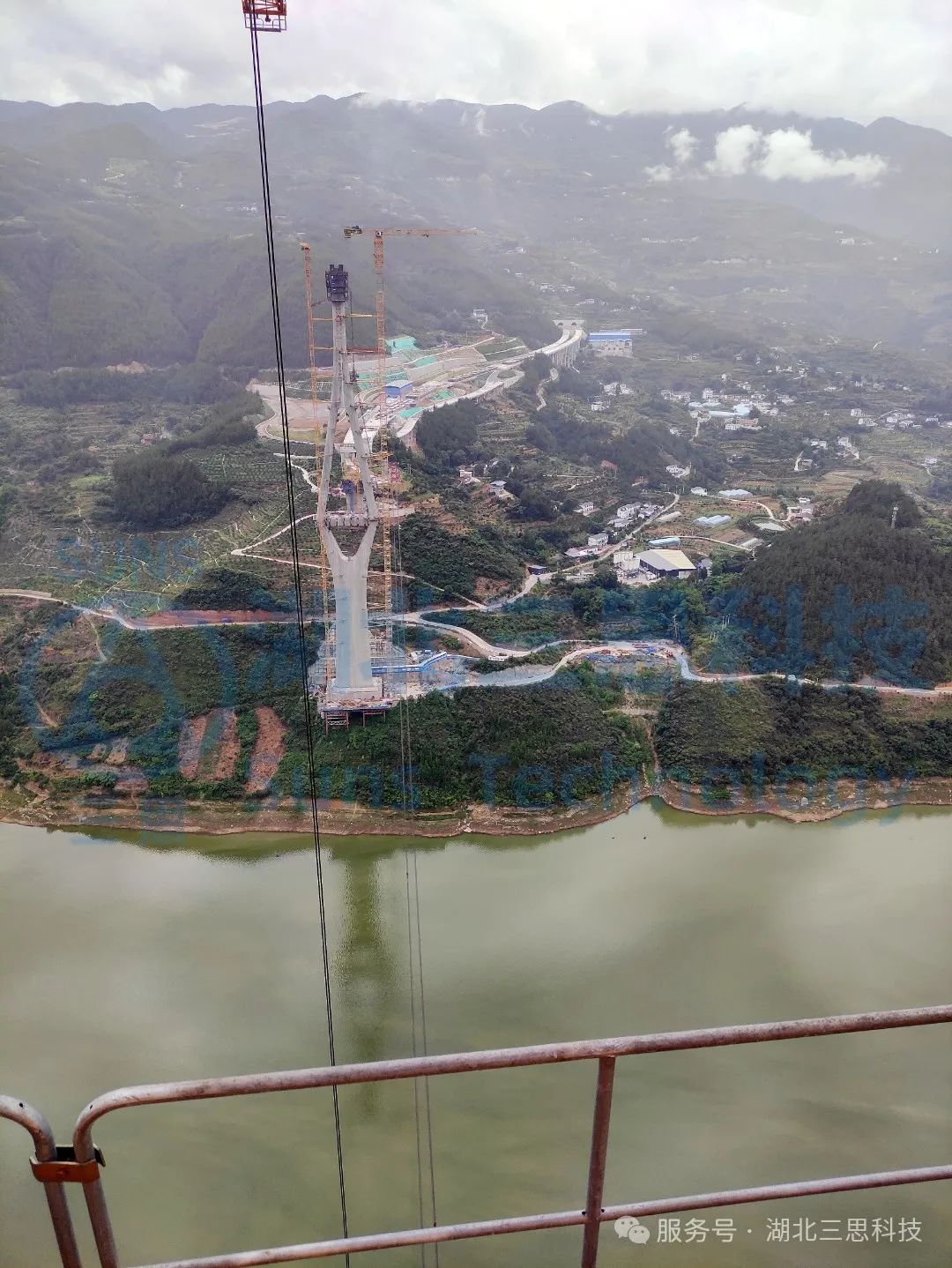

大溪河特大橋，坐落于重慶市奉節縣大溪河上，是奉建高速公路全線的控制線重點工程，屬超高塔、超大跨度斜拉橋，塔高316米，主跨650米；橋長1624米，其中主橋1170米，引橋長454米。大橋采用雙塔雙索面斜拉方案，跨徑布置為92米+168米+650米+168米+92米。主梁采用雙邊工字形鋼-混組合梁，梁寬27.6米，為世界第一跨度雙邊工字形組合梁斜拉橋，世界第二跨度組合梁斜拉橋，橋塔高度名列世界前茅。本次大溪河特大橋采用了由湖北三思科技自主研發的SSL-CB型纜索吊集中控制系統，本系統是專門針對纜索吊此類特殊起重機開發的控制系統，不僅包含了常規的特種設備監控系統所需求的數據和視頻監控之外，還特別添加了可將纜索吊卷揚機控制集中到一處控制的功能。集中控制不僅減少了人力成本，方便了操作員集中操作，更使纜索吊控制變得簡便、更安全，更提高了施工現場的吊裝效率，大大縮短了工程工期。

7月重慶磨刀溪特大橋纜索吊智能集中控制系統

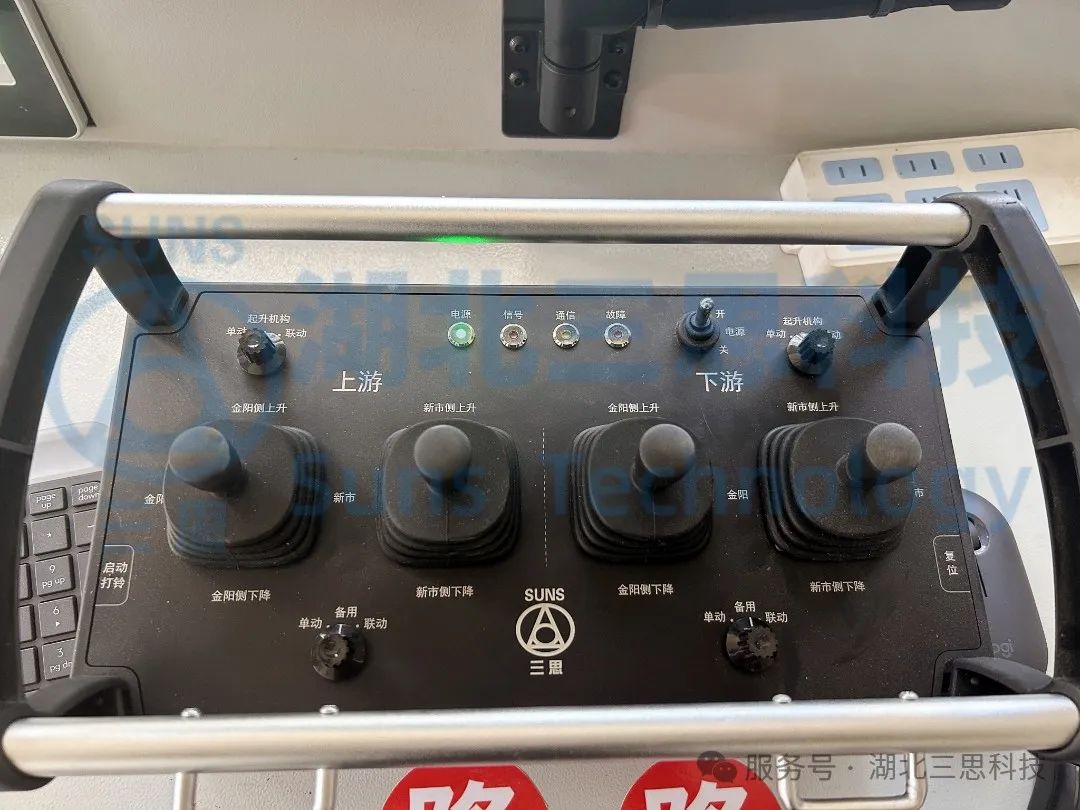

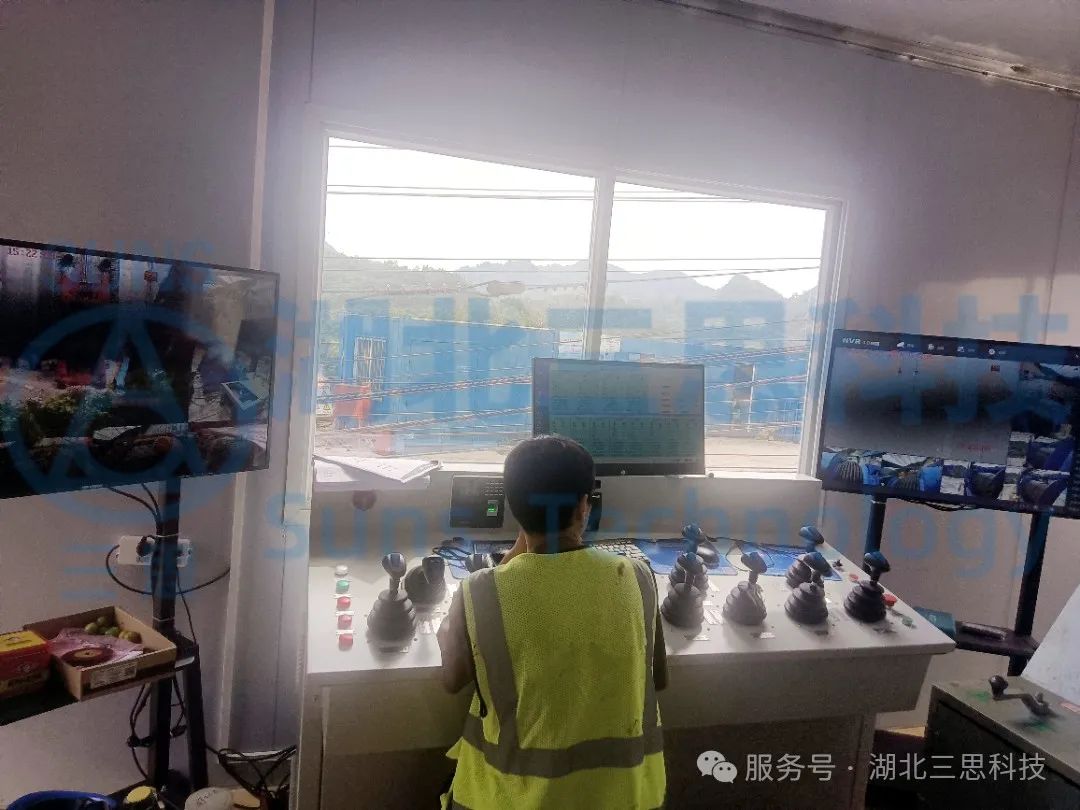

磨刀溪特大橋位于重慶市云陽縣，是重慶市高速公路開州至云陽高速（江口-云陽-龍缸段）區縣互聯互通的關鍵控制性工程，主橋為主跨360米的上承式鋼管混凝土拱橋。上部結構采用預應力混凝土先簡支后連續T梁，主跨為鋼管拱；下部結構為樁基礎+擴大基礎，交界墩為空心薄壁墩，道路設計為雙向4車道，時速80km/h。該橋江口、龍缸兩岸拱座均背靠在陡峭的山體，垂直于磨刀溪河施工現場，有滑坡危巖、巖石裂隙發育，現場施工場地狹小、危險系數高、施工難度大。因此，本項目纜索吊機采用了由湖北三思科技自主研發的纜索吊機集中控制管理系統，使設備的操作方式由傳統的“一人控制一機”升級為“一人控制多機”，同時設備在運行過程中既可多機聯動，亦可單機獨動，為智能化安全管理提供有效保障。


5月廣西北流河特大橋纜索吊智能集中控制系統



北流河特大橋主拱采用鋼管混凝土四肢全桁式結構，整束擠壓鋼絞線吊索體系，主拱計算跨徑為270m ，計算矢高 67.5m。北流河特大橋采用貝雷桁架主塔結構，吊扣一體化纜索吊體系。其中北塔高101.8m，南塔高105.8m，起重能力為2×95t，創同類型纜索吊高度國內第一，同高度吊重國內第一的“雙創”紀錄。5月30日，由湖北三思科技參與的北流河大橋纜索吊集中控制系統正式亮相荷載試驗。本系統的成功運用，將大幅提升施工安全系數，有力保障了吊裝作業零失誤。

5月大河溝特大橋纜索吊智能集中控制系統

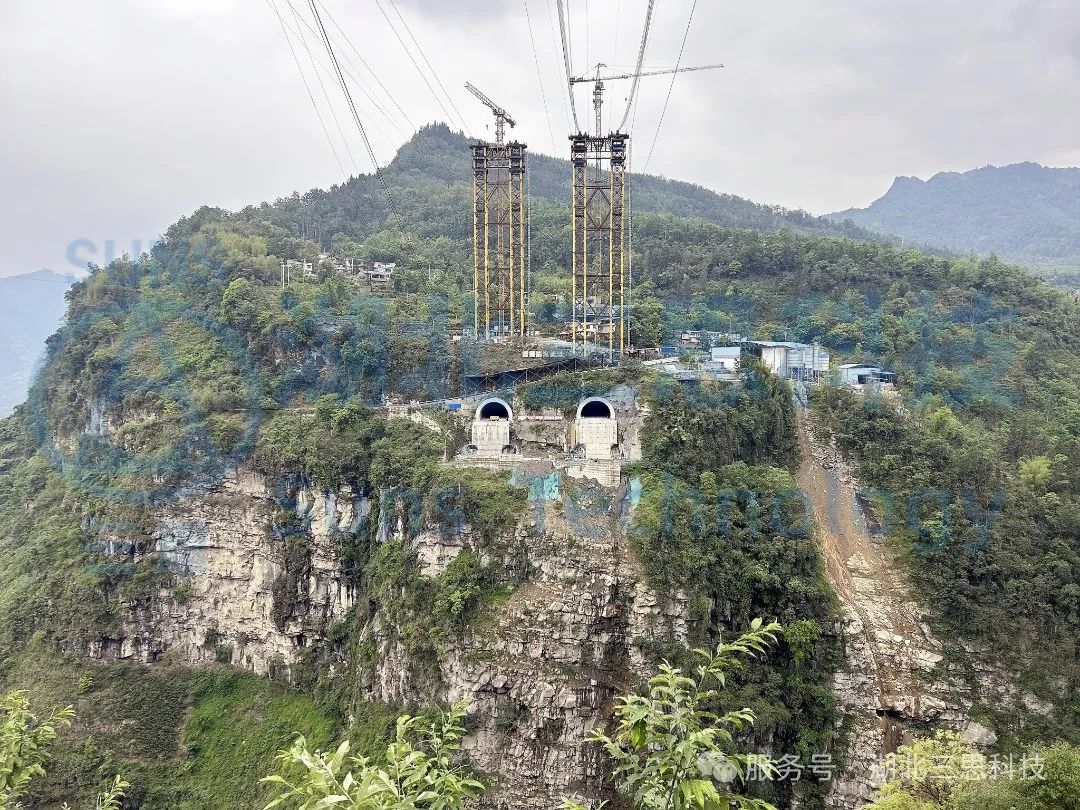

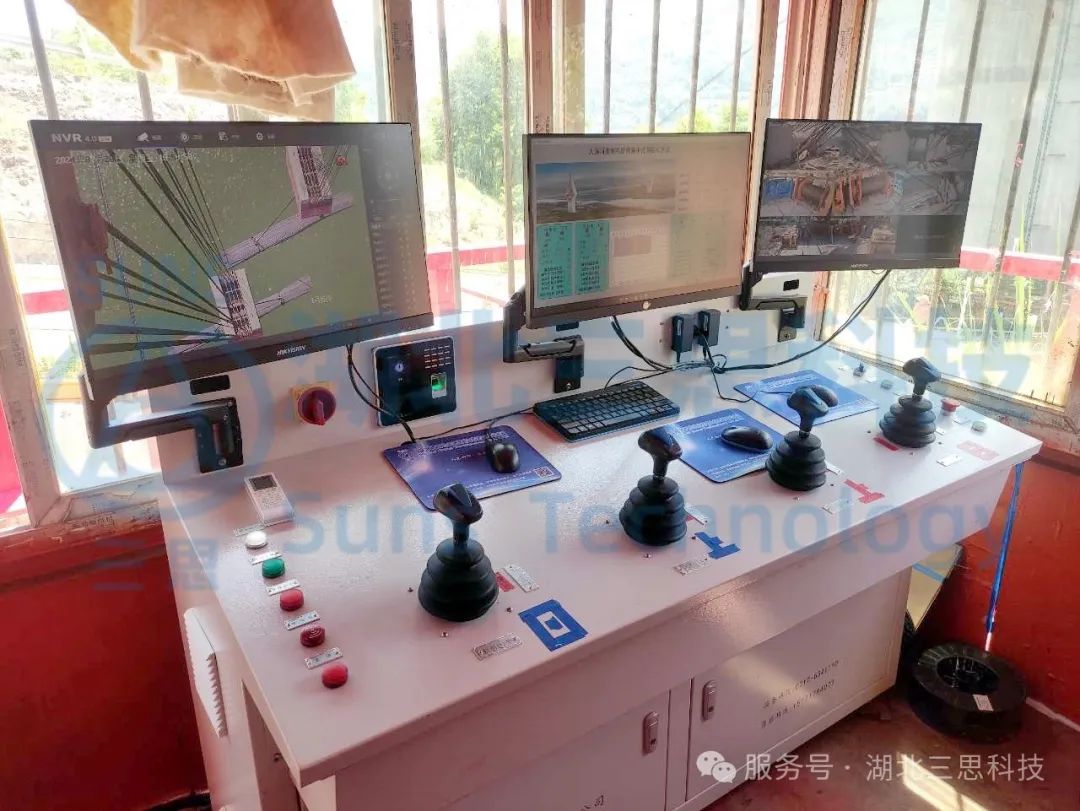

大河溝特大橋位于宜賓市屏山縣新市鎮境內，是一座跨徑為293.4米的鋼管混凝土中承式拱橋，主拱拱肋共64個節段，拱圈總計用鋼量約3300噸。大河溝特大橋為U型峽谷間的隧間橋，由于所處地勢陡峭險峻，施工建設面臨三大挑戰。一是拱座處于近90度垂直峭壁，機械設備無法開展作業，前期進場施工困難；二是大橋起吊高度距谷底高差約為230米，纜索吊裝系統施工困難；三是運輸?shù)缆房v坡有6處大于16%，最大縱坡可達21%，運輸構件總高度達到8米，構件運輸?shù)缆防щy。為確保大河溝特大橋右線主拱順利實現合龍，項目建設團隊全力推進技術攻關工作。一是工藝新，運用先栓后焊的工藝，實現了全橋臨時螺栓全連接，以工藝創新實現精準對接。二是結構新，采用“單側索塔+兩岸錨碇”形成獨塔雙跨吊裝系統，創造性地依據地形特征量身定制施工方案。三是系統新，使用由湖北三思科技自主研發的智能纜索吊智能集中控制系統，通過APP遠程控制纜索吊實現拱肋一鍵吊裝到位，提高了吊裝系統的高效性。
